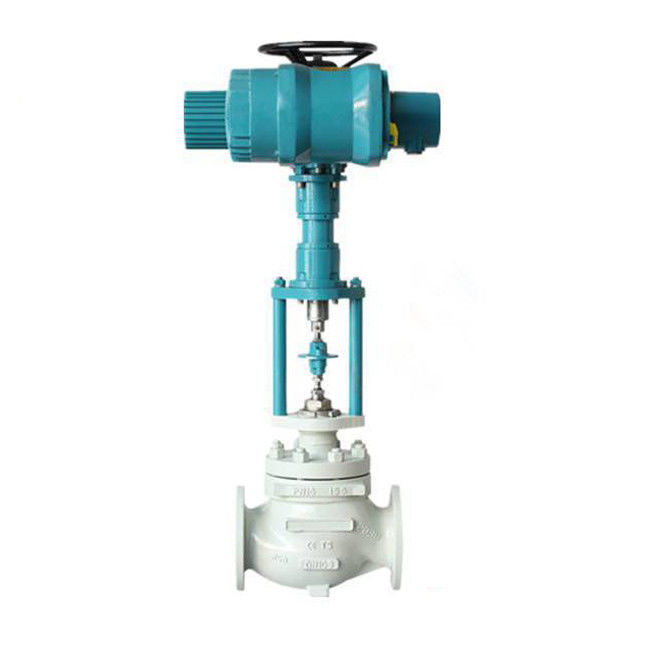

Yüksek Basınçlı Elektrik Ayar Vanası
Ürün ayrıntıları:
Menşe yeri: | Çin |
Marka adı: | HUATAO |
Sertifika: | ISO9001 |
Model numarası: | HT-Düzenleyici Valf |
Ödeme & teslimat koşulları:
Min sipariş miktarı: | 1 takım |
---|---|
Fiyat: | USD 100-600 / Set |
Ambalaj bilgileri: | Tahta kutu |
Teslim süresi: | Mevduat aldıktan sonra 10-15 gün |
Ödeme koşulları: | T/T, L/C |
Yetenek temini: | 1000 set / hafta |
Detay Bilgi |
|||
Ürün adı: | Elektrikli Diyaframlı Vana | Başvuru: | Yüksek viskozite ve askıda partikül sıvısı |
---|---|---|---|
BOYUT: | DN25-DN50 | Sıcaklık: | - 100"C-560"C |
medya: | Gaz, Petrol, Su, Asit | Şartname: | DN100 -DN 300 |
Basınç: | Yüksek basınç | HS Kodu: | 8481804090 |
Vurgulamak: | Yüksek Basınç Ayar Vanası,Elektrik Ayar Vanası,Düz İnme Kontrol Vanası |
Ürün Açıklaması
Düz Vuruşlu Elektrik Ayarlı Diyaframlı Valf Elektrikli Kontrol Vanası
Ayar Kontrol Vanası Tanıtımı
Elektrikli kontrol valfinin akış özelliği, valfin iki ucu arasındaki basınç farkının sabit kalması koşuluyla, elektrikli kontrol valfinden akan ortamın bağıl akışı ile valfin açılması arasındaki ilişkidir.Elektrikli kontrol vanasının akış özellikleri üç tipe sahiptir: doğrusal özellikler, eşit yüzde özellikleri ve parabolik özellikler.
Elektrikli Diyafram Kontrol Valfi, sızdırmazlığı sağlamak için Valf Gövdesinin yükseltilmiş yüzüne uyan Diyafram kullanır.Valf gövdesinde Salmastra yoktur.Düzenleyici eleman esnek Diyaframdır.Diyafram kontrol vanasının akış portu çok düzgündür.Astar malzemesi ve diyafram korozyona dayanıklı malzemeden yapılabilir.
Böyle bir kontrol vanası, gerekli çalışma koşulu için daha uygun olan vananın orantılı hareketini gerçekleştirmek için Açma-Kapama İşlevine veya 4-20mA DC veya 1~5V doğru akım sinyaline sahip küçük, güçlü ve yüksek hassasiyetli bir elektrikli aktüatör kullanır. Korozyon Direnci ve Zehir direnci.
Düz stroklu elektrikli ayar diyaframlı valf (elektrikli ayar valfi), basit yapı, küçük akış yolu direnci, aynı kalibredeki diğer valflerden daha büyük akış kuvveti, sızıntı olmaması ve yüksek viskozitenin ve asılı partikülün düzenlenmesi için kullanılabilir avantajlarına sahiptir. sıvılar.(kauçuk veya politetrafloroetilen) güçlü alkali ve güçlü aşındırıcı ortamı düzenlemek için uygundur.Diyaframlı vana ve PSL serisi elektrikli aktüatörden oluşur.Elektrikli aktüatörde bir servo sistemi vardır, ek bir servo yükselticiye gerek yoktur ve ayarlamayı gerçekleştirmek için bir giriş kontrol sinyali (4-20MA veya 1-5VDC) ve tek fazlı bir güç kaynağı ile çalışma kontrol edilebilir. basınç, akış, sıcaklık ve sıvı seviyesi gibi parametreler.
Ayar Kontrol Vanası Ana Teknik Şartnamesi
Performans Endeksleri
Nominal çap (mm): 15 20 25 32 40 50 65 80 100
Akış katsayısı Kv: 8 12 16 28 60 68 90 160 300
Nominal basınç: MPa1.0
Aktüatörle donatılmış: PSL202 PSL 204 PSL 208 PSL 210
Strok (mm):10 16 25 40
İzin verilen diferansiyel basınç MPa:1,0
Güç kaynağı: 220V±10%50Hz
Koruma sınıfı IP65
Temel hata: ±1.0%
Ölü bölge: ≤±1,0%
Histerezis: ≤±1.0%
Kontrol Vanası Boyutunun ve Ağırlığının Düzenlenmesi
Nominal çap(mm) | Hmm) | L(mm) | Hmm) | Ağırlık (kg) |
15 | 47.5 | 140 | 578 | 15.5 |
20 | 52.5 | 145 | 578 | 16.5 |
25 | 57.5 | 155 | 578 | 17.5 |
32 | 67.5 | 165 | 587 | 22 |
40 | 72.5 | 190 | 602 | 24 |
50 | 80 | 210 | 642 | 31 |
65 | 90 | 240 | 650 | 54 |
80 | 97.5 | 270 | 655 | 59 |
100 | 107.5 | 335 | 737 | 73 |
Diğer valf serisi

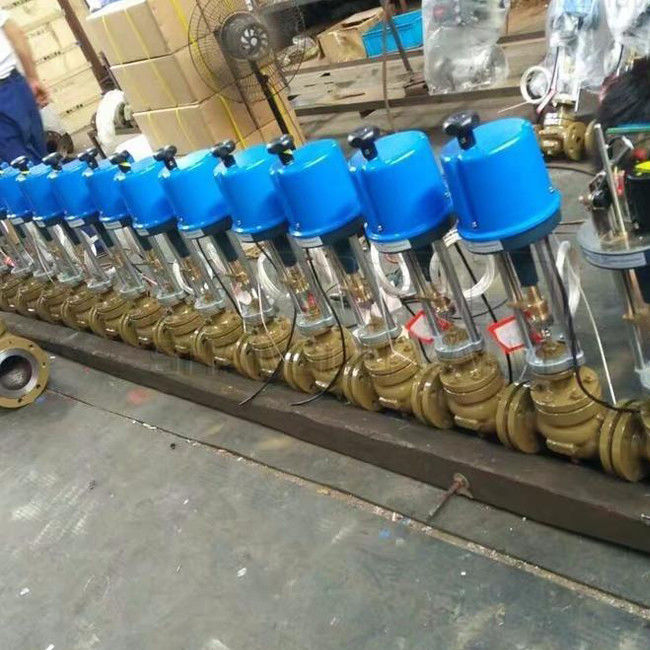

Üretim atolyesi
Sergi ve Müşteri Ziyareti
