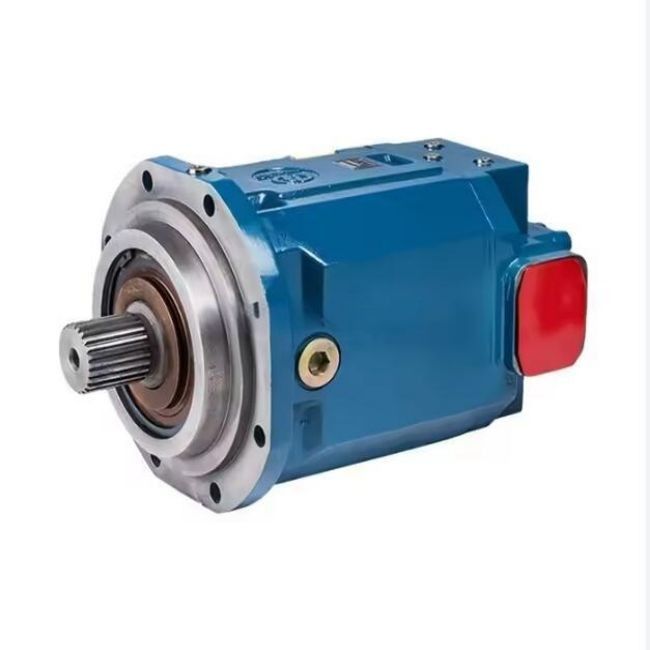

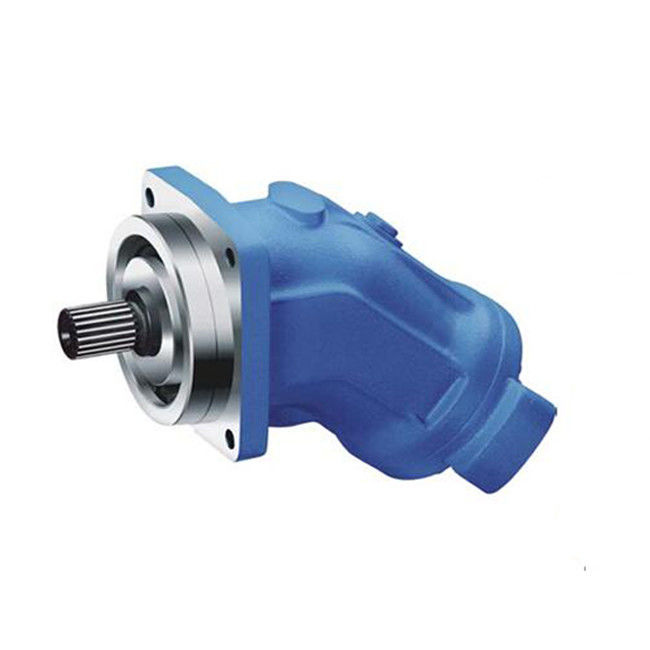

Kütlelendirme Motoru A2FM250/60W-VPB01 R910914475 Rexroth Piston Pompa Montajı Değiştirme
Ürün Tanımı
Ekseli pistonlu sabit motor, ekseli piston hareketine dayanan çalışma ilkesine sahip bir hidrolik motor türüdür.Mühür motor ekseniyle paralel bir yönde döner.Hidrolik sıvı silindrin çalışma odasına girdiğinde, hidrolik sıvının basıncı piston üzerinde hareket eder ve onu harekete geçirir.Pistonun ters hareket, bir bağlantı çubuğu veya swash plaka gibi bir mekanizma aracılığıyla motorun çıkış çubuğunun döner bir hareketine dönüştürülür.
Çoklu kontrol biçimleri: Çeşitli çalışma gereksinimlerini karşılamak için, basınç telafi kontrolü, yük algılama kontrolü, basınç ve akış kontrolü,At gücü sınırlamasıEn uygun kontrol yöntemi, sistem performansını daha da optimize eden belirli uygulama senaryosuna göre seçilebilir.
Piston pompasının avantajı
Yüksek tork çıkışı: Çoklu pistonların eşzamanlı eyleminden dolayı, eksenel piston sabit motoru daha yüksek tork üretebilir.Bu, daha fazla güç gerektiren uygulama senaryolarında iyi performans göstermesini sağlar, ağır mühendislik makinelerindeki yürüyüş mekanizması ve dönme mekanizması gibi ve büyük ekipmanların hareketini kolayca yönlendirebilir.
Geniş hız aralığı: Hız geniş bir aralıkta ayarlanabilir.Düşük hızdan yüksek hıza kadar farklı hız çıkışlarına ulaşılabilirBazı durumlarda, makine aletlerinin iğne tahrikleri gibi, hassas bir hız kontrolü gerektiğinde,Aksyal piston sabit motoru işleme teknolojisinin gereksinimlerine göre uygun hızı sağlayabilir..
Yüksek verimlilik: Bu motorun hacimsel verimliliği ve mekanik verimliliği nispeten yüksektir. Yüksek hacimsel verimlilik, hidrolik yağın daha fazla kullanılması anlamına gelir.İç sızıntıdan kaynaklanan enerji kaybını azaltmakYüksek mekanik verimlilik, hidrolik enerjinin mekanik enerjiye dönüştürülmesi sürecinde daha az enerji kaybı anlamına gelir ve böylece tüm sistemin enerji kullanımını iyileştirir.
Teknik parametreler:
| Boyut | 5 | 10 | 12 | 16 | 23 | 28 | 32 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
Yer değiştirme
Geometrik, dönüş başına | Vg | cm3 | 4.93 | 10.3 | 12 | 16 | 22.9 | 28.1 | 32 | 106.7 | 125 | 160.4 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
| Adli basınç | Pnom | Bar | 315 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 350 | 350 | 350 | 350 | 350 |
| En yüksek basınç | pmax | Bar | 350 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 400 | 400 | 400 | 400 | 400 |
| En yüksek hız | Numara 1) | rpm | 10000 | 8000 | 8000 | 8000 | 6300 | 6300 | 6300 | 4000 | 4000 | 3600 | 3600 | 2750 | 2700 | 2240 | 2000 | 1600 | 1800 |
| nmax 2) | rpm | 11000 | 8800 | 8800 | 8800 | 6900 | 6900 | 6900 | 4400 | 4400 | 4000 | 4000 | 3000 | | | | | |
| Giriş akışı 3) | nnom'da | qV | L/dakika | 49 | 82 | 96 | 128 | 144 | 177 | 202 | 427 | 500 | 577 | 648 | 550 | 675 | 795 | 1000 | 1136 | 1600 |
| Döner 4) | Pnom'da | M | Nm | 24.7 | 66 | 76 | 102 | 146 | 179 | 204 | 679 | 796 | 1021 | 1146 | 1273 | 1393 | 1978 | 2785 | 3955 | 5570 |
| Döner sertliği | c | kNm/rad | 0.63 | 0.92 | 1.25 | 1.59 | 2.56 | 2.93 | 3.12 | 11.2 | 11.9 | 17.4 | 18.2 | 57.3 | 73.1 | 96.1 | 144 | 270 | 324 |
| Döner grup için eylemsizlik anı | JTW | kg·m2 | 0.00006 | 0.0004 | 0.0004 | 0.0004 | 0.0012 | 0.0012 | 0.0012 | 0.0116 | 0.0116 | 0.022 | 0.022 | 0.0353 | 0.061 | 0.102 | 0.178 | 0.55 | 0.55 |
| Maksimum açısal ivme | ɑ | Rad/s2 | 5000 | 5000 | 5000 | 5000 | 6500 | 6500 | 6500 | 4500 | 4500 | 3500 | 3500 | 11000 | 10000 | 8300 | 5500 | 4300 | 4500 |
| Dava hacmi | V | Ben... | | 0.17 | 0.17 | 0.17 | 0.2 | 0.2 | 0.2 | 0.8 | 0.8 | 1.1 | 1.1 | 2.7 | 2.5 | 3.5 | 4.2 | 8 | 8 |
| Ağırlık (yaklaşık) | m | Kilo | 2.5 | 5.4 | 5.4 | 5.4 | 9.5 | 9.5 | 9.5 | 32 | 32 | 45 | 45 | 66 | 73 | 110 | 155 | 32 | |
Mühendislik makineleri: Ekskavatörlerde, yükleyicilerde, vinçlerde ve diğer ekipmanlarda,Aksyal piston sabit motorlar yürüme cihazlarının ve çalışma cihazlarının hareketini tahrik etmek için kullanılır (örneğin dipper kolları ve ekskavatörlerin yayları)Yüksek tork ve ayarlanabilir hız özellikleri, farklı çalışma koşullarında mühendislik makinelerinin çalışma gereksinimlerini karşılayabilir.
Deniz donanımı: Gemilerin direksiyon sisteminde ve çapa yelken sisteminde,Aksyal piston sabit motorlar, gemi manevralarının ve demirleme ekipmanlarının normal çalışmasını sağlamak için güvenilir güç sağlayabilir.Ayrıca zorlu deniz ortamlarında iyi performans gösterebilir ve gemilerin uzun vadeli istikrarlı çalışmasına adapte olabilir.
Endüstriyel otomasyon ekipmanları: Bazı otomatik üretim hatlarında, makine aletlerinde ve hareketin kesin kontrolünü gerektiren diğer ekipmanlarda, eksenel piston sabit motorları güç kaynakları olarak kullanılabilir.Gelişmiş hidrolik kontrol sistemleri aracılığıyla, ürün işleme kalitesini ve üretim verimliliğini artırmak için yüksek hassasiyetli konum kontrolü ve hız kontrolü sağlanabilir.
