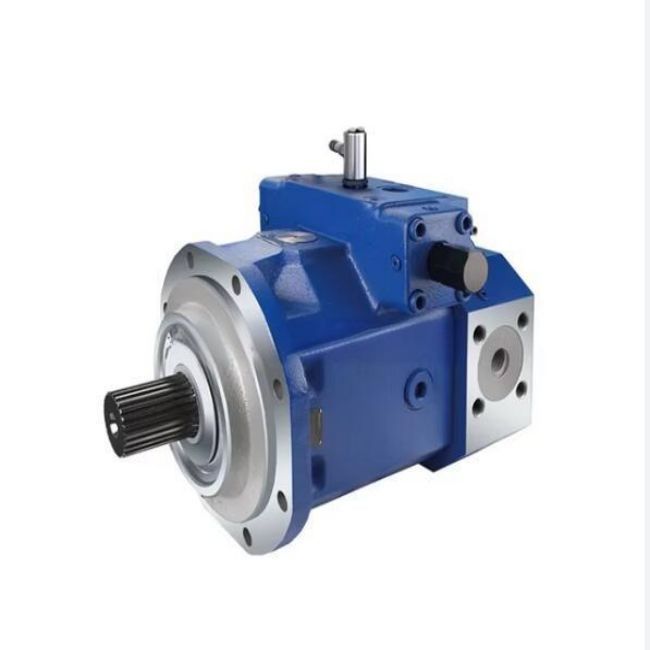

Rexroth Original Plunger Pump Kalite A4FO-16 A4FO-28 Eksenli piston sabit pompa
Ürün Tanımı
Aksyal piston sabit pompalarda, genellikle bir swash plaka veya swash şaft mekanizması kullanılır. Sürücü şaftı döndüğünde, pistonun aksyal olarak tersine dönmesine neden olur.bir swash plaka tipi eksenel piston sabit pompasında, piston bir swash plakasına bağlanır. Sürücü ocağı döndüğünde, piston swash plakasının eğiminden dolayı silindir deliği boyunca ileri geri hareket eder.Pistonun bu dönüşümlü hareketi, yağ girişinden sıvıyı çekip sonra yağ çıkışından sıvıyı dışarı çıkarır.Aksyal piston sabit pompası bir tip hidrolik pompasıdır.Mekanik enerjiyi hidrolik enerjiye dönüştürerek hidrolik sistemde önemli bir rol oynarBu pompanın çalışma prensibi, pistonun eksensel hareketidir.Ve bu hareket sıvıyı hareket ettirmek ve hidrolik basınç üretmek için kullanılır..
Piston pompasının avantajı
Yüksek basınç kapasitesi: Eksenli piston sabit pompaları çok yüksek hidrolik basınçlar üretebilmektedir.Örneğin ağır hidrolik presler veya inşaat makineleri için hidrolik sistemlerÖrneğin, metal şekillendirme için kullanılan bir hidrolik basında, eksenel bir piston sabit pompasının yüksek basınç çıkışı, hidrolik basının bir metal iş parçasına yüksek kuvvetler uygulamasını sağlar.
Değişken hareket: Daha önce belirtildiği gibi, pompanın hareketleri, swash plakanın açısını veya şaftın eğilimini ayarlayarak değişebilir.Bu değişken yer değiştirme yeteneği hidrolik sıvı akışının hassas kontrolü için izin verirDeğişken hızlı hidrolik motorlar veya servokontrollü hidrolik sistemler gibi uygulamalarda,Değişimi ayarlama yeteneği, sistemin hızı ve kuvvetini doğru bir şekilde kontrol etmek için çok önemlidir..
Yüksek verimlilik: Bu tür pompaların tipik olarak yüksek hacim ve mekanik verimlilikleri vardır.Yüksek hacim verimliliği, pompa tarafından çekilen sıvının çoğunun aslında hidrolik sisteme teslim edildiği anlamına gelirYüksek mekanik verimlilik, girilen mekanik enerjinin büyük bir kısmının faydalı hidrolik enerjiye dönüştürüldüğü anlamına gelir.sürtünme ve diğer faktörlerden kaynaklanan enerji kaybını azaltmak.
Teknik parametreler:
| Boyut |
NG |
|
22 |
28 |
71 |
125 |
180 |
250/H1) |
500/H1) |
| Değişim, geometrik, dönüş başına |
Vg |
cm3 |
22 |
28 |
71 |
125 |
180 |
250 |
500 |
| En yüksek dönme hızı2) |
Nömer |
rpm |
3600 |
3000 |
2200 |
1800 |
1800 |
1500 / 1900 |
1320 |
| /1500 |
| En yüksek dönme hızı3) |
nmax |
rpm |
4500 |
3750 |
2700 |
2200 |
2100 |
1800/2100 |
1600/1800 |
| Akış |
Vg ve n nom'da |
Qv |
I/min |
79 |
84 |
156 |
225 |
324 |
375 /475 |
660 /750 |
| Güç |
Vg, nnom veAp = 400 bar |
P |
kW |
53 |
56 |
914) |
1314) |
1894) |
219/2774) |
385 /4384) |
| Döner |
Vg ve Ap = 400 bar |
T |
Nm |
140 |
178 |
3964) |
6964) |
10034) |
13934) |
27854) |
| Döner sertliği sürücü asansörü |
Çapa sonu S |
C |
kNm/rad |
29,9 |
29,9 |
|
|
|
|
|
| Çapa sonu P |
C |
kNm/rad |
_ |
- |
146 |
260 |
328 |
527 |
1145 |
| Çubuk sonu Z |
C |
kNm/rad |
|
|
146 |
263 |
332 |
543 |
1136 |
| Döner grup için eylemsizlik anı |
|
JGR |
kgm2 |
0,0017 |
0,0017 |
0,0121 |
0,0300 |
0,055 |
0,0959 |
0,3325 |
| Maksimum açısal ivme |
|
a) |
Rad/s2 |
38000 |
38000 |
20000 |
13000 |
10000 |
8000 |
4800 |
| Dava hacmi |
|
V |
1 |
0,3 |
0,3 |
2,0 |
3,0 |
4,0 |
7,0 |
11,0 |
| Ağırlık (yaklaşık) |
|
m |
Kilo |
13,5 |
13,5 |
34 |
61 |
76 |
120 |
220 |
Mühendislik makineleri: Ekskavatörlerde, yükleyicilerde, vinçlerde ve diğer ekipmanlarda,Aksyal piston sabit motorlar yürüme cihazlarının ve çalışma cihazlarının hareketini tahrik etmek için kullanılır (örneğin dipper kolları ve ekskavatörlerin yayları)Yüksek tork ve ayarlanabilir hız özellikleri, farklı çalışma koşullarında mühendislik makinelerinin çalışma gereksinimlerini karşılayabilir.
Deniz donanımı: Gemilerin direksiyon sisteminde ve çapa yelken sisteminde,Aksyal piston sabit motorlar, gemi manevralarının ve demirleme ekipmanlarının normal çalışmasını sağlamak için güvenilir güç sağlayabilir.Ayrıca zorlu deniz ortamlarında iyi performans gösterebilir ve gemilerin uzun vadeli istikrarlı çalışmasına adapte olabilir.
Endüstriyel otomasyon ekipmanları: Bazı otomatik üretim hatlarında, makine aletlerinde ve hareketin kesin kontrolünü gerektiren diğer ekipmanlarda, eksenel piston sabit motorları güç kaynakları olarak kullanılabilir.Gelişmiş hidrolik kontrol sistemleri aracılığıyla, ürün işleme kalitesini ve üretim verimliliğini artırmak için yüksek hassasiyetli konum kontrolü ve hız kontrolü sağlanabilir.
